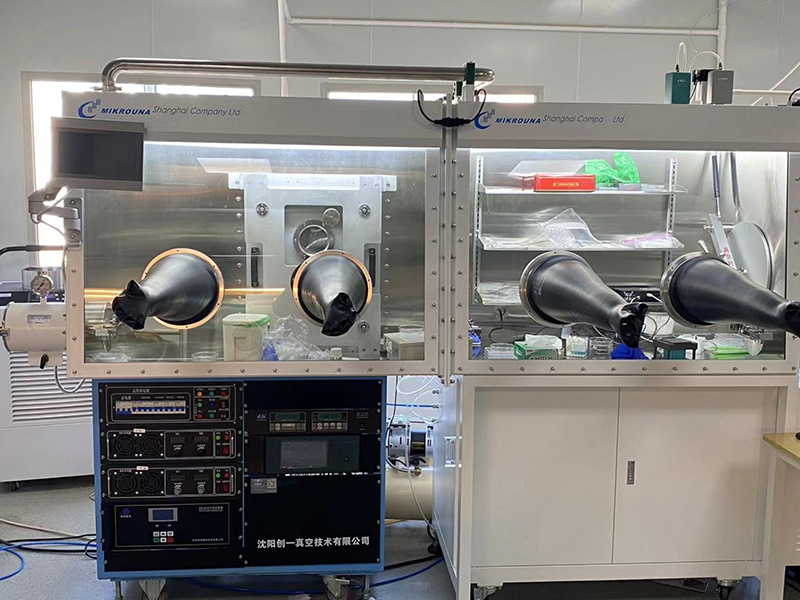

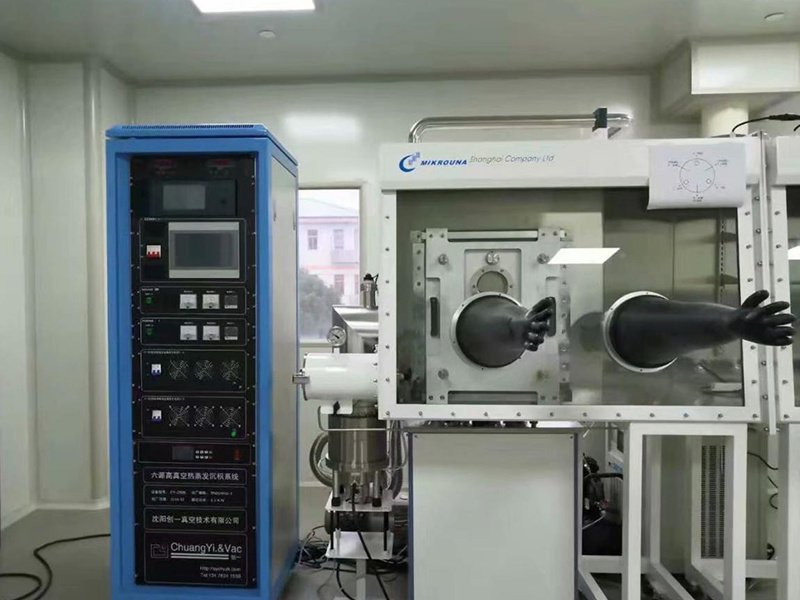

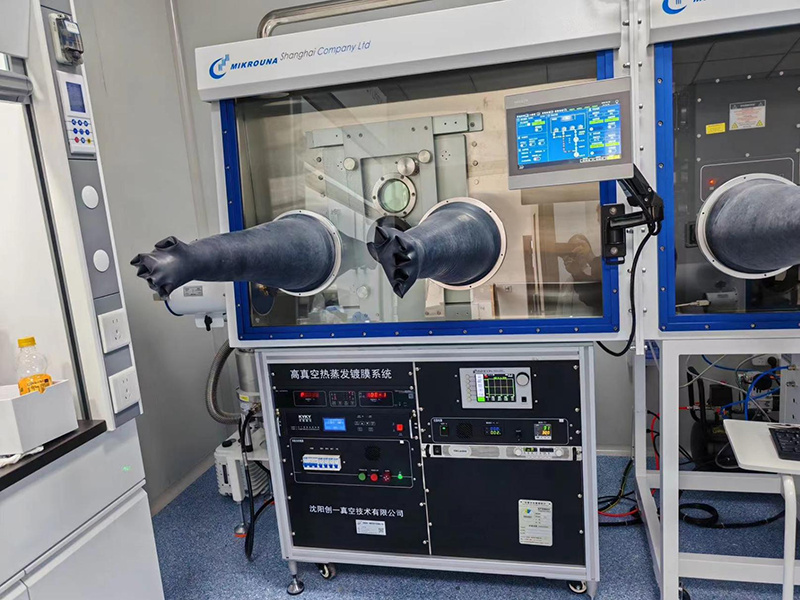

手套箱式复合热蒸发薄膜沉积系统
一、设备参数：
|
规格型号 |
CY-Z500 |
|
结构形式 |
真空室采用方型箱体前后开门 采用侧滑门开启 |
|
真空室 |
400mm×400mm×500mm |
|
真空系统配置 |
机械泵+分子泵 |
|
极限压力 |
2.0×10-5Pa（经烘烤除气后）； |
|
恢复真空时间 |
25分钟可达到5.0×10-4Pa |
|
样品台 |
样片尺寸：可放置120*120mm基片向下兼容 样片（可水冷）加热最高温度：600℃±1℃ 样片旋转：转速0～30转/分 样片与蒸发源间距：250～300mm可调 |
|
金属蒸发源 |
加热温度（约）：室温～1500℃ |
|
安装位置：腔体底部均匀分布 |
|
|
蒸发源数量：2-6组（任意选配） |
|
|
蒸发源挡板开启关闭方式：手动、气动、电动 |
|
|
冷却方式：水冷 |
|
|
热蒸发电源 |
功率：1000W-2000W |
|
电压：5V |
|
|
电流：200A-300A |
|
|
电源数量：2-4台（根据源数量配置） |
|
|
有机蒸发源 |
加热温度：室温-600℃ |
|
安装位置：腔体底部均匀分布 |
|
|
蒸发源数量：2-6组（任意选配） |
|
|
控温精度：±1℃ |
|
|
蒸发源挡板开关方式：手动、气动、电动（任选） |
|
|
有机蒸发电源 |
功率：500W-1000W |
|
电压：24V |
|
|
电流：20A-40A |
|
|
电源数量：4-8台（根据源数量配置） |
|
|
石英晶振膜厚控制仪 |
膜厚显示范围：0~99μ9999Å |
|
膜厚测量分辨率:0.1Å/s |
|
|
膜厚探头数量：2-6只 |
|
|
水冷却循环系统 |
制冷量：2.85KW |
|
整机控制方式 （控制方式为选配） |
手动控制 |
|
半自动控制 |
|
|
全自动化控制 |
|
|
手套箱 |
箱体尺寸：1800mm（长）×900mm（高）×750mm（下宽） |
|
过渡舱 |
尺寸：直径360mm，长600mm |
|
循环净化系统 |
控制：水、氧控制在<1ppm |
|
调节装置 |
通过PLC触摸式调节（加热、抽空、净化、再生）全过程无需人为监控 |
|
工作气体 |
N2或Ar（气体循环） |
|
再生系统 |
用于净化系统再次利用，使其活化；再生需要N2/H2或Ar/ H 2的混合气体，其中H2占5-10% |
|
显示系统 |
控制单元采用德国Siemens PLC触摸屏，操作菜单：中文 |
